เครื่องมือวัดความแข็งยางอัตโนมัติรุ่น GX-700 IRHD M Method (ISO 48) Teclock

Last updated: 21 ก.พ. 2564  |  8918 จำนวนผู้เข้าชม  |


ปัจจุบันการวัดความแข็งยางเพื่อตรวจสอบคุณภาพของชิ้นงานกำลังเป็นที่นิยมมากขึ้นเรื่อยๆโดยเฉพาะวิธีการวัดด้วยหน่วย IRHD และหน่วย Shore โดยเฉพาะเครื่องวัดความแข็งยางด้วยหน่วย IRHD (IRHD จะมีหลายประเภทแต่บทความนี้จะพูดถึงแค่ IRHD M Method หรือที่เรียกว่า Micro IRHD กำลังเป็นนิยมขึ้นเรื่อยใน อุตสาหกรรมรถยนต์ อีเล็กโทรนิคและยา

หลักการเครื่องวัด IRHD M Method

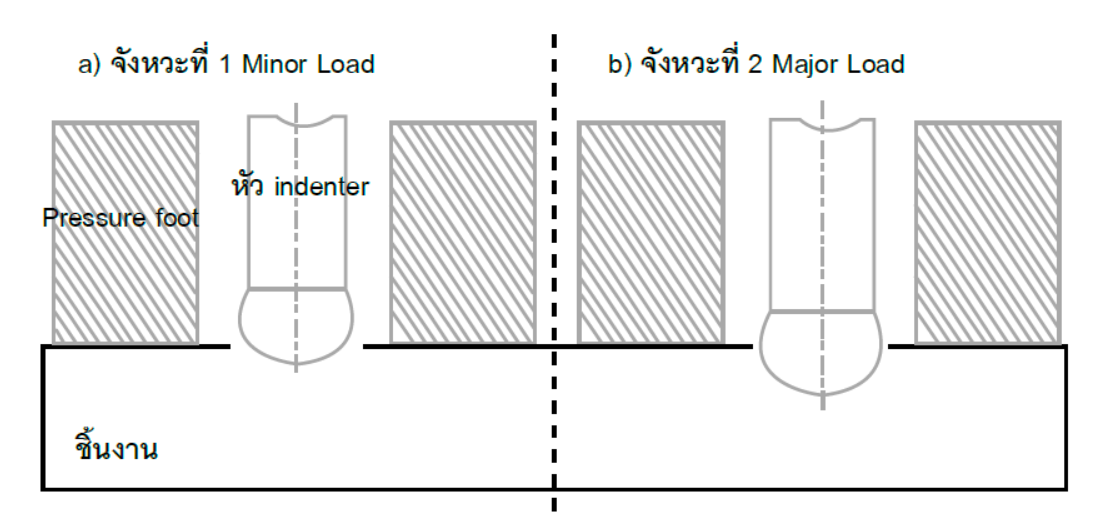

หลักการของเครื่องIRHD M  Method (Micro IRHD) คือการใช้แรงกดแบบคงที่ ( Constant Dead Load) เพื่อทำการวัดชิ้นงาน หัววัดของ IRHD M Method จะเป็นหัวทรงกลม โดยชิ้นงานจะถูกจับให้อยู่คงที่ด้วยแรง 245nMหลังจากนั้นหัววัดจะกดชิ้นงานในจังหวะที่1 ( Minor Load ) ชิ้นงานจะถูกกดด้วยแรง 8.3 mN เป็นเวลา 5 วินาที ตามด้วยจังหวะที่2 (Major Load ) ด้วยแรง 145mN เป็นเวลา 30 วินาที โดยระดับความลึกที่หัวกดสามารถกดลงบนชิ้นงานในจังหวะที่ 2จะถูกคำนวณออกมาเป็นค่า IRHD

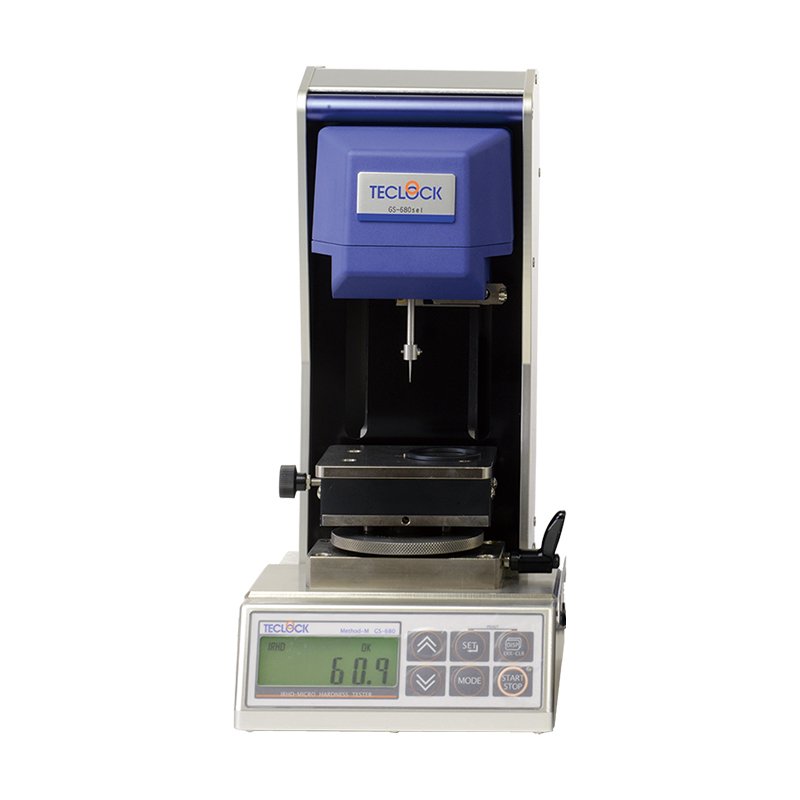

 ตัวอย่างเครื่องวัดความแข็งยางอัตโนมัติ



SPECIFICATION

Hardness testing methodIRHD・M-method
Durometer Hardness
Compliance standards
ISO 48/JIS K 6253ISO 7619/JIS K 6253TECLOCK Standards/ASTM D 2240
Measuring accuracy±0.1 IRHD Type A/E ±1JIS K 6253
Type E2/FO ±１TECLOCK Standards
Type OO ±２ ASTM D 2240
Measuring range
30～100 IRHD０～100
Minimum indication unit
0.1
Measurement part movable distance
100mm
Measurable test-piece dimensions
W=160 / D=110 / H=100mm
Conformity standards
EC Directive (EN61326)
Outside interfaceRS-232C
PowerAC100～200Ｖ/AdapterDC24V
Weight
7.8kg (Main unit)/0.6kg (Power unit)
AccessoriesPC application CD (for Windows XP & 7)
PC connecting cables/AC adapter
Spare plunger (x1) (ZS-121) for IRHD
Rubber specimenZY-917 6 types set (w/Inspection table)−

Other functions: Measurement time extension, Return-measurement function, Self-diagnosis
function, Statistical processing (Relaxation curve, Average value, Median value etc)

CATALOG DOWNLOAD



เครื่องมือวัดยางระบบอัตโนมัติรุ่นใหม่ล่าสุดจาก Teclock เครื่อง GX-700 IRHD (M Method) Automatic Hardness Tester สามารถวัดค่า IRHD M Method ได้อย่างแม่นยำตามมาตรฐาน ISO48

เหตุผลสำคัญที่ลูกค้าส่วนใหญ่เลือกใช้ GX-700 มีดังนี้

  1. มีความต้องการที่จะวัดค่า IRHD (International Rubber Hardness Degree) เป็นระบบอัตโนมัติเพื่อเพิ่มประสิทธิภาพการทำงาน
  2. ต้องการค่าเป็นหน่วย IRHD ตามมาตรฐาน ISO 48
  3. IRHD M Method หรือเรียกว่า Micro IRHD เหมาะสมกับการวัดชิ้นงานที่มีความบาง โดยเครื่องวัดGX-700IRHD M Method สามาถวัดชิ้นงานได้บางถึง 2 มิลลิเมตร ( โดยปกติการวัดด้วยสเกล Shore วัดชิ้นที่มีความหนาต่ำกว่า 6 มิลลิเมตร ไม่ได้ ลูกค้าจึงหันมาใช้ระบบ IRHD แทน
  4. ไม่ต้องการให้ชิ้นงานเป็นรอยเนื่องจากมาตรฐาน ISO 48 กำหนดให้เครื่องวัด IRHD M Method มีหัววัดที่เป็นรูปทรงกลม โอกาศที่ชิ้นงานจะเป็นรอยจึงน้อยมาก
  5. ต้องการวัดความแข็งของยางโอริง (O-Ring) ในมาตรฐาน ISO48 กำหนดไว้อย่างชัดเจนว่าหากต้องการวัดความแข็งของยางโอริง (O-Ring) จำเป็นต้องใช้เครื่อง IRHD M Method และ Fixture เสริมเพื่อยึดยางโอริง (O-Ring) ให้อยู่นิ่งในระหว่างการวัด โดยเครื่อง GX-700 ได้มีการออกแบบเครื่องและFixtureเพื่อรองรับการวัดยางโอริง (O-Ring) ไว้โดยเฉพาะ
  6. เครื่อง GX-700 สามารถเปลี่ยนจากการวัด IRHD เป็น Durometer (Shore) เพียงแค่ต้องเปลี่ยนหัวโพรบเป็น Type ที่ต้องการ (ได้รับมาตรฐาน ISO 7619/ JIS 6253/ ASTM D2240)
  7. กลไกของ GX-700 เป็นระบบ Voice Coil Motor ในการเคลื่อนไหวหัววัดขึ้น-ลง ซึ่งแตกต่างจากยี่ห้ออื่นที่จะใช้เป็นระบบ Weighing System (ระบบน้ำหนัก) ข้อดีของการใช้ระบบ Voice Coil Motor คือสามารถลดแรงเสียดสีของกลไกภายในเมื่อขยับหัวโพรบ ซึ่งจะนำมาสู่การวัดค่าที่แม่นยำมากขึ้น

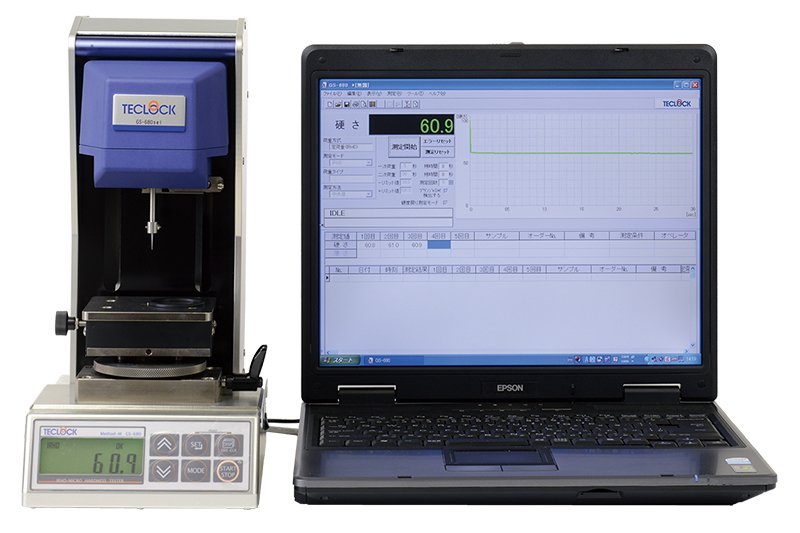

  8. GX-700 สามารถเชื่อมต่อ PC เพื่อจัดการกับข้อมูลการวัดได้อย่างง่ายดาย

เครื่อง GX-700 IRHD M Method ( Fully Automatic Hardness Tester)  เป็นเครื่องที่ผลิตที่ประเทศญี่ปุ่นโดยบริษัท Teclock ผู้นำด้านการวัดความแข็งยางในประเทศญี่ปุ่น หากทางลูกค้าต้องการที่จะสอบถามราคาสินค้าหรือสอบถามข้อมูลด้านเทคนิคเพิ่มเติม หรือหากต้องการทดลองวัดชิ้นงานทางบริษัทสามารถทำการทดลอง (DEMO) สินค้าให้ได้โดยไม่มีค่าใช้จ่าย สามารถติดต่อมาที่ฝ่ายขาย/เทคนิคได้โดยตรงที่

คุณธีรชาญ อีเมล theerachan@jet.co.th หรือติดต่อมือถือที่ 06-1401-6799
คุณอัครพล อีเมล akaraphol@jet.co.th  หรือติดต่อมือถือที่  06-1401-6797
